Ứng dụng: Nước mặt, Nước ngầm, Nước biển
Công nghệ đo lường: Cảm biến áp suất có bù áp trọng trường
Các thông số đo được: Mực nước, Áp suất, Nhiệt độ, Vị trí cảm biến, Độ ẩm tương đối bên trong
Điểm nổi bật của sản phẩm: Đo mực nước và nhiệt độ - để sử dụng với bộ ghi dữ liệu bên ngoài
Dải đo: 0 … 10, 20, 40 và 100 m
Độ chính xác: ± 0,05% toàn thang đo (tuyến tính và độ trễ) // Đáp ứng USGS OSW
Bộ ghi dữ liệu nội bộ:Không
Giao thức:SDI-12 và RS485 (SDI-12 v1.4 và Modbus RTU)

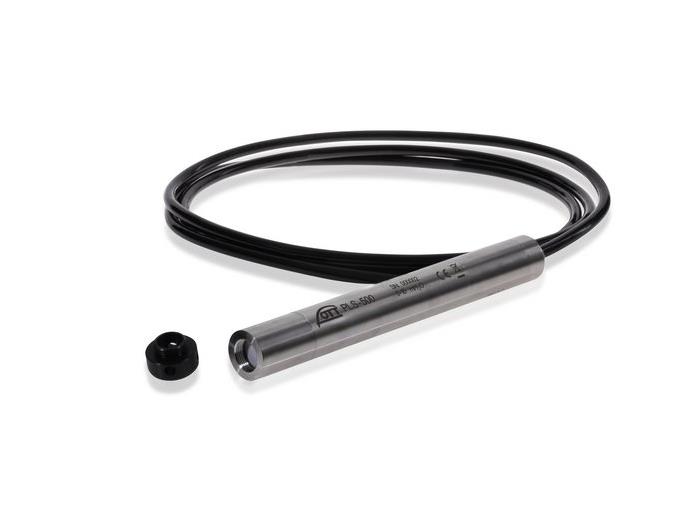

OTT PLS 500 đo mực nước, độ sâu của nước hoặc áp suất với cảm biến áp suất gốm, dễ bảo trì. Cảm biến có độ chính xác cao bao gồm các tính năng thiết kế như bốn giá trị bù tích hợp gồm nhiệt độ, áp suất, vị trí, độ ẩm, vỏ bằng thép không gỉ và cáp chắc chắn khiến cảm biến trở nên lý tưởng để theo dõi mực nước trong nhiều ứng dụng. Các giao thức truyền thông phổ biến (SDI-12 và Modbus RTU) cho phép tích hợp liền mạch với bộ ghi dữ liệu bên ngoài. Các phép đo nhiệt độ chính xác và bộ vi điều khiển tích hợp bù đắp cho những thay đổi môi trường về mật độ nước. QA/QC tích hợp và siêu dữ liệu cùng với khả năng giảm độ trôi của cảm biến cho phép bạn hoàn toàn tin tưởng vào dữ liệu dài hạn của mình.
Bù tự động: Tự động bù cho những thay đổi về áp suất khí quyển bằng đầu dò thông hơi. Giảm số lượng thiết bị cần thiết tại hiện trường bằng cách loại bỏ các cảm biến áp suất khí quyển bổ sung và đạt được độ chính xác cao hơn với một cảm biến bù đơn.
Cáp tùy chỉnh: Tất cả các PLS 500 đều được sản xuất với các loại cáp được cắt theo thông số kỹ thuật của người dùng khi đặt hàng. Vui lòng chỉ định chiều dài của cáp (mét hoặc feet) mà bạn yêu cầu với bất kỳ mặt hàng được báo giá nào
Cảm biến vị trí: Theo dõi từ xa chuyển động của đầu dò tại hiện trường bằng máy đo độ nghiêng bên trong, cho phép cảnh báo nếu vị trí cảm biến thay đổi do các sự kiện trong ống lắp đặt qua cảnh báo trạng thái tự động hoặc phép đo trực tiếp.
Cảm biến độ ẩm bên trong: Cảm biến độ ẩm bên trong tích hợp đưa ra các cảnh báo trạng thái tự động hoặc các phép đo độ ẩm trực tiếp để giúp bạn hiểu liệu có thể hình thành sự ngưng tụ, ảnh hưởng đến các phép đo áp suất của bạn hay không.
Xử lý dữ liệu: Chuyển đổi nội bộ các phép đo tần số cao (4 Hz) thành các phép tính như giá trị trung bình được tính toán, mức tối thiểu/tối đa và giá trị tức thời trong các khoảng thời gian do người dùng xác định, cho phép báo cáo nhiều thông tin hơn và loại bỏ quá trình xử lý/phân tích hậu kỳ dữ liệu thủ công.
Tính toán lưu lượng: Tự động tính toán lưu lượng từ bảng tính do người dùng thiết lập công thức hàm mũ ISO 1100-2 thông qua các lệnh SDI-12. Giảm thiểu nhu cầu xử lý hậu kỳ dữ liệu bằng cách xuất trực tiếp lưu lượng từ một cảm biến mức đáng tin cậy.
Thiết kế chắc chắn: Cảm biến áp suất gốm chịu được lực vật lý và thân vỏ làm bằng thép không gỉ 904L chất lượng cao, chịu nước mặn để sử dụng trong môi trường ven biển. Cảm biến áp suất gốm mạnh mẽ mang lại độ chính xác hàng đầu trong ngành và không bị biến dạng theo thời gian như công nghệ màng, mang lại sự ổn định cho phép đo trong thời gian dài.
MỨC NƯỚC (ÁP SUẤT)
Dải đo 0 ... 10 m, 20 m, 40 m, 100 m / 0 ... 33 ft, 66 ft, 131 ft, 328 ft
Độ chính xác (tuyến tính và độ trễ) ± 0,05 % toàn thang đo
Độ ổn định lâu dài (tuyến tính và độ trễ) ± 0,1%/toàn thang đo
Đơn vị m, cm, mm, bar, mbar, kPa, ft, inch, psi
Cảm biến áp suất: Gốm / bù nhiệt độ
Độ phân giải 0,001 m / 0,1 cm / 0,00001 thanh / 0,01 mbar/ 0,001 ft / 0,001 inch / 0,00001 psi
Phạm vi hoạt động có bù nhiệt độ -20 °C (không đóng băng) ... +70 °C / -4 °F (không đóng băng) ... +158 °F
NHIỆT ĐỘ
Dải đo -40 °C ... +70 °C / -40 °F ... +158 °F
Độ phân giải 0,01 °C / 0,01 °F
Độ chính xác ±0,15 °C (Điển hình ± 0,05 °C) / ±0,07 °F (Điển hình ± 0,03 °F)
Đơn vị °C / °F
ĐỘ ẨM TƯƠNG ĐỐI BÊN TRONG
Phạm vi đo 0 ... 100% RH (không ngưng tụ)
Độ phân giải 1% RH
Độ chính xác ± 3% (0 ... 100% RH)
Thông thường ± 2% (10 ... 80% RH)
Đơn vị %RH
GIAO THỨC TRUYỀN THÔNG
Giao diện vật lý SDI-12 và RS-485
Giao thức R5-485 SDI-12 (V1.4), Modbus RTU
NGUỒN ĐIỆN
Điện áp nguồn 5,5 ... 28,8 V, thường là 12/24 V DC
Điện năng tiêu thụ - ngủ < 250 µA; thường là 15 µA
Tiêu thụ điện năng - hoạt động < 4mA; thường là 2,9 mA
ĐO ĐẠC
Giá trị đo được
- Mực nước/áp lực nước
- Độ ẩm tương đối bên trong
- Nhiệt độ nước
- Vị trí cảm biến
Xử lý giá trị - Áp suất hoặc mức trung bình trong khoảng thời gian đo
- Áp suất hoặc mức tối thiểu trong khoảng thời gian đo
- Áp suất hoặc mức tối đa trong khoảng thời gian đo
- Áp suất hoặc mức trung bình trong khoảng thời gian đo
- Độ lệch chuẩn của áp suất trong khoảng thời gian đo
Giá trị tính toán: Lưu lượng xả
Khoảng thời gian đo 0,5 giây ... 59,5 giây (mặc định 1,5 giây)
ĐIỀU KIỆN MÔI TRƯỜNG
Phạm vi nhiệt độ, hoạt động -20 °C (không đóng băng) ... +70 °C / -4 °F (không đóng băng) ... +158 °F
Phạm vi nhiệt độ, bảo quản -40 °C ... +80 °C / -40 °F ... +176 °F
Độ ẩm 0% ... 100%
Xếp hạng IP (đầu dò): IP68
KÍCH THƯỚC/TRỌNG LƯỢNG
Đầu dò áp suất LxD: 194x22 mm / LxD: 7,7 x 0,9 in
Chiều dài cáp 2 ... 200 m, ± 1%/ ± 5 cm // 7 ... 656 ft, ± 1% / ± 0,17 ft
* Chiều dài cáp dài hơn có sẵn theo yêu cầu.
Đầu dò áp suất ~650 g / ~22,9 oz
Cáp đầu dò áp suất ~ 55 g/m // ~0,51 oz/ft
VẬT LIỆU
Vỏ đầu đo áp suất POM, Inox 1.4539 (904L); chống nước biển
Màng gốm sứ AI203
Vỏ cáp PUR (chống tia cực tím)
TUÂN THỦ
FCC FCC/ICES
CE IEC61326-1:2013
DIN EN ISO 4373 Độ tin cậy / hiệu suất đo lường loại 1
