Hach sc1000 Multi-parameter Universal Controller là hệ thống điều khiển mô-đun hiện đại nhất. Sử dụng trực tiếp với 8 sensor hoặc nhiều mạng kết nối với nhau để sử dụng nhiều sensor và thông số hơn.

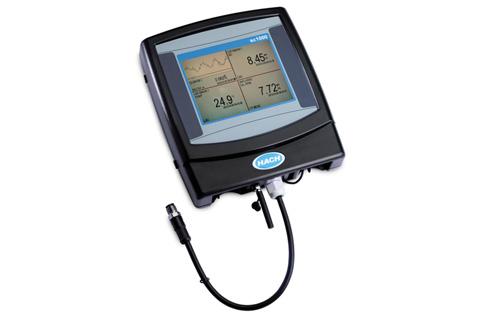

sc1000 gồm có hai phần riêng biệt gọi là Display Module và Probe Module. Một sc1000 Display Module có thể sử dụng cho nhiều Probe Module trong cùng một mạng. Display Module là phần màn hình cảm ứng màu, giao diện sử dụng trực quan dùng hiển thị các thông số đo của các sensor được gắn vào Probe Module. Có thể tháo rời Display Module và di chuyển đến bất cứ Probe Module nào trong mạng lưới. Display Module hiện đã có phiên bản cho truyền thông GSM/GPRS, ethernet và TCP/IP. Mỗi sc1000 Probe Module cung cấp nguồn điện cho hệ thống và có thể chấp nhận đến 8 sensor digital/ bảng mạch mở rộng. Probe Modules có thể được liên kết với nhau để tao thành mạng có khả năng hoạt động cho 32 sensor digital/bảng mạch mở rộng trong cùng một mạng.
Vận hành kiểu “Cắm là chạy”
Không cần đi dây hay cài đặt quy trình phức tạp với sc1000. Chỉ cần cắm sensor vào Probe Module và nó sẵn sàng để sử dụng mà không cần phải đặt hàng đặc biệt hay phải có thêm phần mềm chương trình cấu hình.Xáo trộn và khớp với các sensor digital
Kết hợp và tương thích với các digital sensor
Bất kì sensor digital của Hach đều có thể cắm vào sc1000 Probe Module theo tùy chọn thông số kết hợp. Các thông số có sẵn gồm—nhưng không bị giới hạn—oxy hòa tan, pH, ORP, độ dẫn điện, độ đục, rắn lơ lửng, nitrat, clorua, ammonia, photphat, v.v..
Các tùy chọn ngõ vào/ra linh hoạt
Các tùy chọn giao thức truyền thông và relay cho sc1000 có thể được định dạng để phù hợp trong bất kì trường hợp nào. Các định dạng có sẵn cho Probe Module đơn gồm: Communication and relay options for the sc1000 controller
• Tối đa 4 relay tiếp xúc dùng cho chức năng alarm và điều khiển,
• Tối đa 12 ngõ ra analog dùng cho các giá trị đo
• Tối đa 12 ngõ vào analog hoặc digital từ các sensor không phải kỹ thuật số (ví dụ, sensor đo lưu lượng hay áp suất)
• Tối đa 8 ngõ vào digital từ các digital sensor
• Lựa chọn từ các tùy chọn card mạng như là MODBUS®, PROFIBUS DP, và loại khác.
Các relay và ngõ vào/ra analog bổ sung có thể được kết nối thêm thông qua các Probe Module hoặc các mô-đun gắn ngoài DIN-rail
Các tùy chọn truyền thông cấp cao
Sử dụng sc1000 controller cho các truyên thông không phức tạp. Các tính năng truyền thông nâng cao gồm có:
Modbus TCP/IP—bộ điều khiển sc1000 sc1000 có tính năng hiện đại, tiến tiến nhất Modbus TCP / IP cho các giao thức truyền thông tích hợp liền mạch thành một mạng lưới các thiết bị có hỗ trợ giao thức TCP / IP. Sử dụng cáp chuẩn Ethernet hoặc kết nối không dây sử dụng GSM / GPRS để giao tiếp với hệ SCADA, PLC hoặc mạng của tổ chức. Xem Lit. # 2652 để biết thông tin đầy đủ.
Khả năng mở rộng và nâng cấp
Hach sc1000 có thể đáp ứng các nhu cầu của bạn. They đổi đầu đo mà không cần thay bộ điều khiển. Với một Display Module, các Probe Module có thể bổ sung hay tháo ra tùy thuộc vào nhu cầu vận hành. Phần mềm cập nhật đầy đủ được cung cấp để đảm bảo hệ thống không bị lỗi thời. Các chương trình hỗ trợ của Hach luôn sẵn sàng đáp ứng cho khách hàng.
Thông số kĩ thuật
Điều kiện xung quanh
Vận hành: -20 đến 55°C (-4 đến 131°F); 0 đến 95% độ ẩm tương đối, không điểm sương
Lưu trữ: -20 đến 70°C (-4 đến 158°F); 0 đến 95% độ ẩm tương đối, không điểm sương
Yêu cầu nguồn điện
100 đến 230 Vac, 50/60 Hz
Công suất: 75 W
Tùy chọn: 24 Vdc
Màn hình
Màn hình TFT tinh thể lỏng 1/4 VGA, loại màn hình cảm biến touchscreen, trở kháng cao.
Kích thước: 11.4 x 8.6 cm (4.5 x 3.4 in.)
Độ phân giải: 320 x 240 pixels
Relays
Tối đa SPDT, tiếp điểm có thể tự định dạng theo mức 100 đến 230 Vac, chịu tối đa 5 Amp, trên mỗi Probe module. Relay có thể bổ sung vào các Probe module.
Ngõ ra
Tối đa 12 analog 0/4-20 mA, trở kháng tối đa 500 Ohms mỗi Probe module.
Ngõ ra analog có thể bổ sung với các Probe module.
Truyền thông số tùy chọn qua MODBUS® (RS-485) hoặc PROFIBUS DP.
Ngõ vào
Tối đa 12 analog 0-20 mA, trở kháng tối đa 500 Ohms mỗi Probe module.
Ngõ vào analog có thể bổ sung với các Probe module.
Điều khiển
PID, high/low phasing, setpoint, deadband, overfeed timer, off delay, và on delay
Alarms
Low alarm point, low alarm point deadband, high alarm point, high alarm point deadband, off delay, và on delay
Truyền thông (tùy chọn)
MODBUS® (RS-485): truyền thông nâng cao/kết nối mạng với PLC hay hệ SCADA trực tiếp từ máy phân tích.
PROFIBUS DP/V1 (được chứng nhận)
GSM/GPRS Quad-band cellular module (FCC và IC chứng nhận)
Cỗng Ethernet service (tiêu chuẩn)
MODBUS® TCP Server
Ethernet Port RJ45, 10 MB/s
Bộ nhớ dự phòng
Tất cả cài đặt của người sử dụng được lưu lại trong bộ nhớ (không bay hơi) (EEPROM)
Kiểu khung gắn
Bề mặt, panel và dạng ống trục (đứng và nằm ngang)
Tấm che áng sáng mặt trời
Vỏ máy
IP65; bằng ABS (display module) và kim loại (probe module) với lớp phủ chống ăn mòn
Kích thước
Probe module được gắn với display module: 315 x 250 x 142 mm (12.4 x 9.8 x 5.6 in.)
Khối lượng
Xấp xỉ 6.5 kg (14.3 lbs.) tùy thuộc cấu hình
Chứng chỉ
Các chứng chỉ Bắc Mỹ
cTUVus theo UL 61010A-1 và CSA C22.2 No. 1010.1 FCC ID QIPMC56 / IC ID 267W-MC56
Các chứng chỉ châu Âu
CE per 73/23/EEC và 89/336/EEC TUV-GS theo EN 61010-1 EN 61326 Amd's 1 & 2
